通過近一段時間參與智能站驗收的工作，在這里和大家探討一下智能站“虛回路”和“信息流”的問題。
合并單元、智能終端的應用實現了采樣與跳閘的數字化，從整體上促進了變電站二次回路的光纖化和網絡化，而且通過一系列的SV/GOOSE斷鏈信號實現了二次回路狀態的在線監測。
這些替代了傳統站二次回路的SV/GOOSE鏈路我們將之形象的稱為“虛回路”，而內部傳遞的信息我們稱之為“信息流”。那么這些虛回路是如何鏈接的？各個裝置之間又分別傳遞了哪些信息流？本期我們以江蘇某220kV智能站線路間隔為例，對此進行一些簡單的梳理。

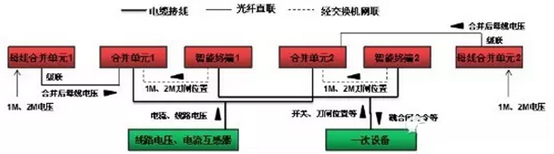

首先我們看過程層設備，現在大部分智能站仍然使用的是常規互感器?；ジ衅髋c合并單元、智能終端之間通過電纜連接，如下圖所示。
需要注意的是，線路電壓直接接入本間隔合并單元。而I母、II母的電壓都接入兩套母線合并單元，由母線合并單元將并列后的電壓，經過級聯接入間隔合并單元。而I母、II母刀閘位置由智能終端經交換機傳遞給合并單元。
在此基礎上，我們添加間隔層設備。間隔層設備我們主要關注三個“主角”：線路保護、線路測控、母線保護。首先我們?cè)谏蠄D基礎上添加線路保護裝置?？紤]到保護采樣、跳閘的可靠性和快速性，根據《智能變電站繼電保護技術規范》要求，線路保護應采用直采直跳，這是重要的技術原則。

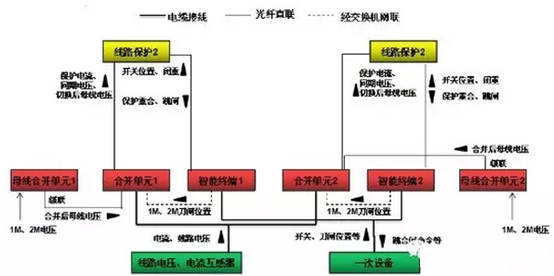

合并單元與線路保護通過光纖直聯。合并單元與線路保護間的信息流是單向的。
合并單元→線路保護傳遞：保護電流、同期電壓、切換后的母線電壓。
智能終端與線路保護通過光纖直聯。
智能終端→線路保護傳遞：開關位置、閉重信號；
線路保護→智能終端傳遞：保護重合、跳閘命令；

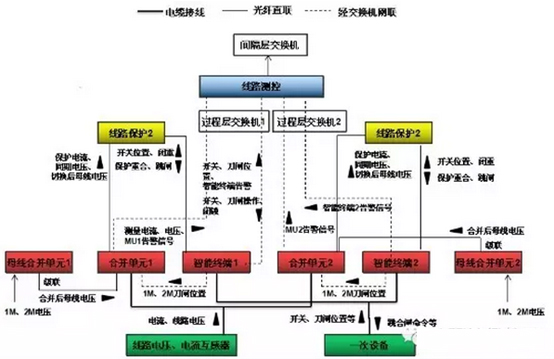

接著我們添加線路測控裝置。測控的采樣、跳閘的可靠性和實時性要求相比保護要低一些，所以可以采用“網采網跳”的方式。所以線路測控與合并單元、智能終端均通過過程層交換機進行網聯。再通過間隔層交換機與站控層設備進行通訊。
合并單元1→線路測控傳遞：測量電流、電壓、合并單元1告警信號；
合并單元2→線路測控傳遞：合并單元2告警信號；
智能終端1→線路測控傳遞：開關、刀閘位置、智能終端1告警信號；
智能終端2→線路測控傳遞：智能終端1告警信號；
線路測控→智能終端1傳遞：開關、刀閘操作命令、閉鎖信號；
最后我們添加母線保護裝置。通常母線保護也采取“直采直跳”的方式?！吨悄茏冸娬纠^電保護技術規范》要求，涉及多間隔的保護（母線保護）宜采用直跳，如確有必要，在滿足可靠性和快速性的要求的情況下可以采用網跳。
因此，母線保護與合并單元、智能終端之間通過光纖直聯。
合并單元→母線保護傳遞：保護電流、母線電壓。
智能終端→線路保護傳遞：線路I母II母刀閘位置；
線路保護→智能終端傳遞：線路跳閘出口；
和傳統站一樣，母線保護和線路保護之間也存在配合，需要傳遞失靈啟動、遠跳、閉重等開入開出量。
因此，各線路保護裝置通過過程層中心交換機與母線保護裝置進行網聯。
線路保護→母線保護傳遞：線路失靈啟動；
母線保護→線路保護傳遞：閉重、遠跳；

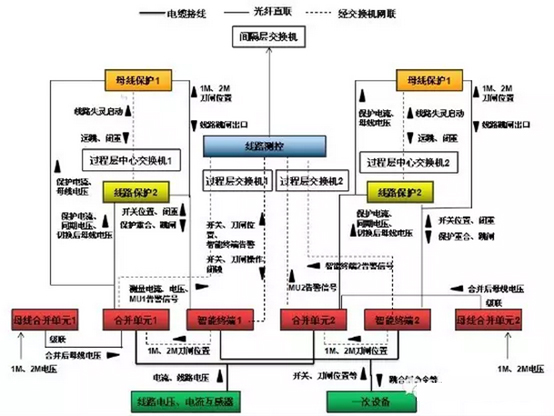

至此，我們就將一個線路間隔的虛回路信息流圖繪制完成了。我們對照傳統的二次回路可以發現其本質是基本相同的。通過了解虛回路的結構、信息流如何傳遞，我們就可以清楚的分析各種鏈路中斷信號是如何發出的，對智能站的檢修、消缺工作都有很重要的意義。

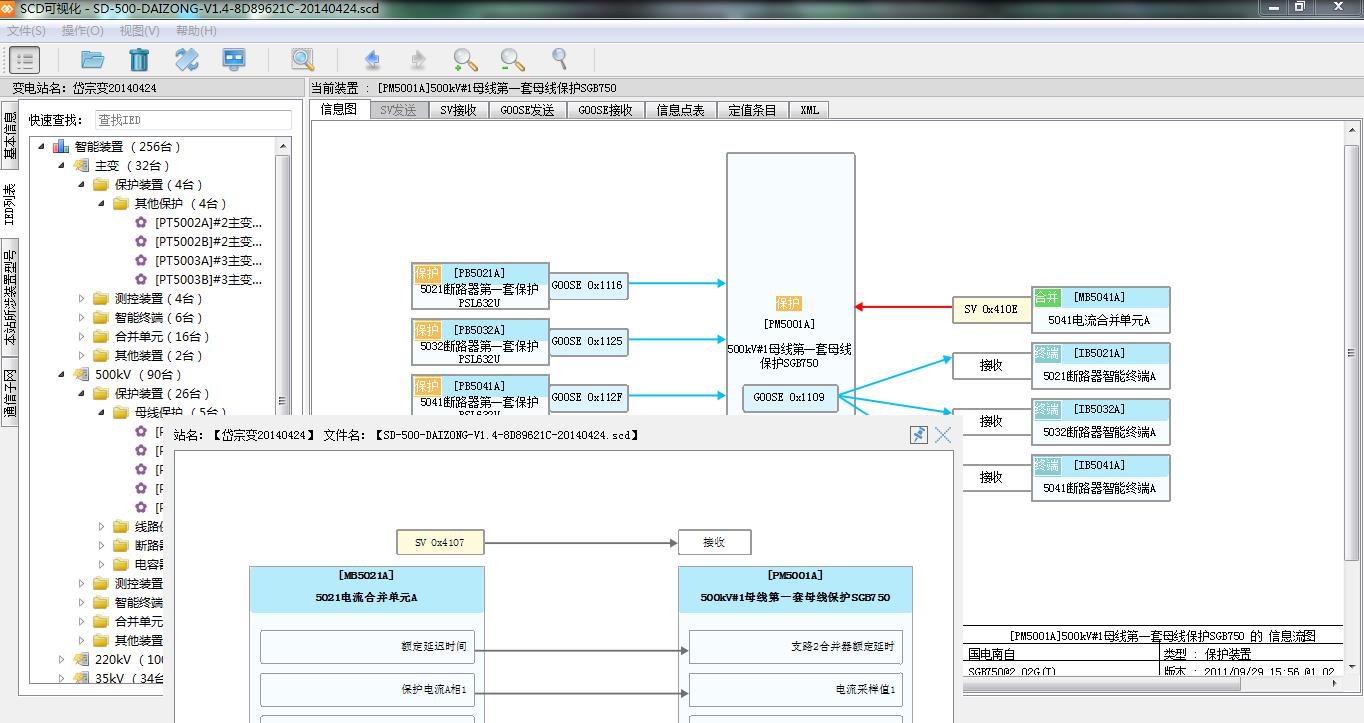

上圖為山東容弗的SCD可視化工具，目前，業界普遍采用此類工具對智能變電站信息流進行查看及檢視。此種工具一般以圖形化的方式展示智能設備間的互操作關系，并且輔以差異化比較、配置文件規范性檢測等功能，對智能站的調試、檢修、消缺均有一定幫助。
